一、簡述
環網柜、開關柜是使用極廣且數量最多的電氣設備。由于在設計、制造、安裝和運行維護等方面存在著不同程度的問題，因而事故率比較高，在諸多性質的開關柜事故中，絕緣事故多發生于10千伏及以上電壓等級，造成的后果也很嚴重。特別是小車式開關柜，絕緣事故率更高，而且往往一臺出現事故，殃及鄰柜的現象更為突出。因此，迫切需要對開關柜實行狀態檢修，對設備運行狀況進行實時在線監測，根據設備的運行狀態和絕緣的劣化程度，確定檢修時間和措施，減少停電時間和事故的發生，便于運行維護，提高電力系統運行的安全可靠性及自動化程度。
G600環網柜、開關柜內置式在線監測系統
本產品是集開關柜局部放電檢測與相位鑒定于一體的綜合測量裝置。將測量模塊內置到開關柜，使數據測量盡可能小的受到外接干擾，同時也可以大大提高開關柜局部放電的檢測效率，使隨時隨地檢測、故障預警等成為現實，同時集成的核相模塊減少了線路停電的幾率，提高了供電可靠性。
放電頻譜
本系統局部放電檢測主要是通過超聲波及暫態地電波原理原理實現開關柜的局放檢測，傳感器受外部干擾小，可實時反應柜內的異常情況。
3.3 二次自動核相
二次核相作為該系統的一部分，對運行維護起著很大的作用，為線路切換提供可靠地數據依據。
二次核相最大支持8回路的信號測量，一共24通道(3相*8回路)，采用交流220V供電，也可以根據情況使用DC24~48V，操作由觸控屏控制。

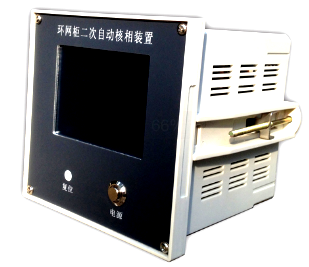

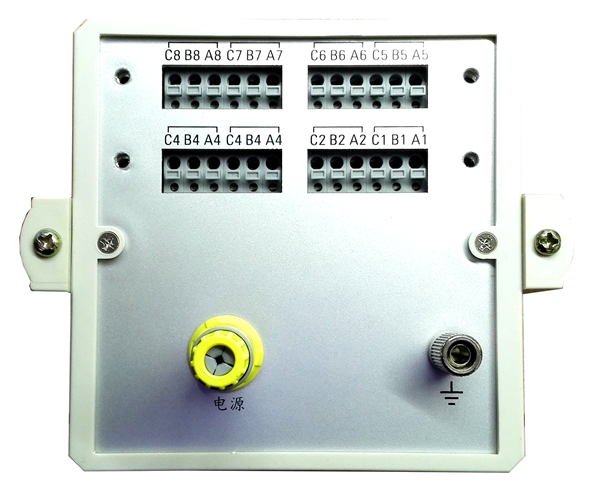

二次核相單元

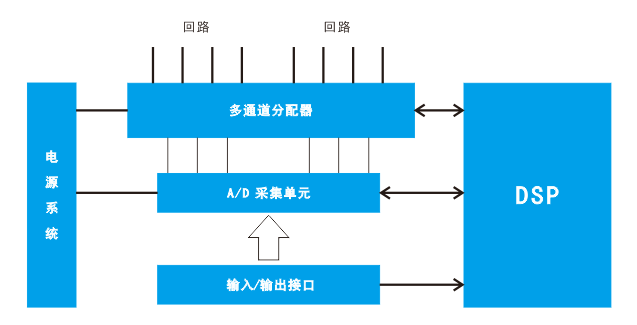

二次核相單元原理圖
3.4 數據傳輸。G600在線監測系統可以單機運行，也可以根據現場情況可以使用485、無線等方式實現測試數據的遠端傳輸或系統集成。
每個開關柜配置一個G600在線監測系統，所有數據都可以集中發送到主控單元，主控單元也可以通過上位機軟件對各個開關柜的數據進行分析與處理，當數據超出預設值時發出警告并通知檢修人員處理。

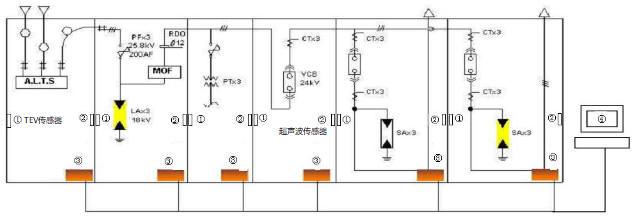

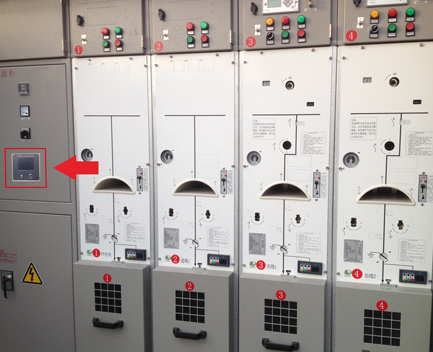

G600在線監測系統布局圖
參數指標
4.1局部放電檢測部分
4.1.1檢測頻帶
超聲波：30～10MHz
地電波：3～100MHz
4.1.2測量范圍
超聲波：-7～60dBuV
地電波：0～60dBmV
4.1.3測量精度：±0.1dB
4.1.4測量分辨率：0.1dB
4.1.5供電電源：DC 6-12V（可定制）
4.1.6顯示器分辨率: 320 * 240
4.1.7串口通訊接口：485
4.1.8 通訊協議：Modbus
4.2 環網柜二次核相部分
4.2.1測量通道數: 24 通道（8路）
4.2.2頻率范圍: 50kHz ~ 60Hz
4.2.3相位誤差: 0.5 %
4.2.4相位分辨率: 0.01°
4.2.5電壓差范圍: 0 ~ 100%
4.2.6直流操作電源: 24V ~ 48V
4.2.7電壓差范圍: 0 ~ 100%
4.2.8輸入電壓范圍: ≤250V
